Опис та особливості

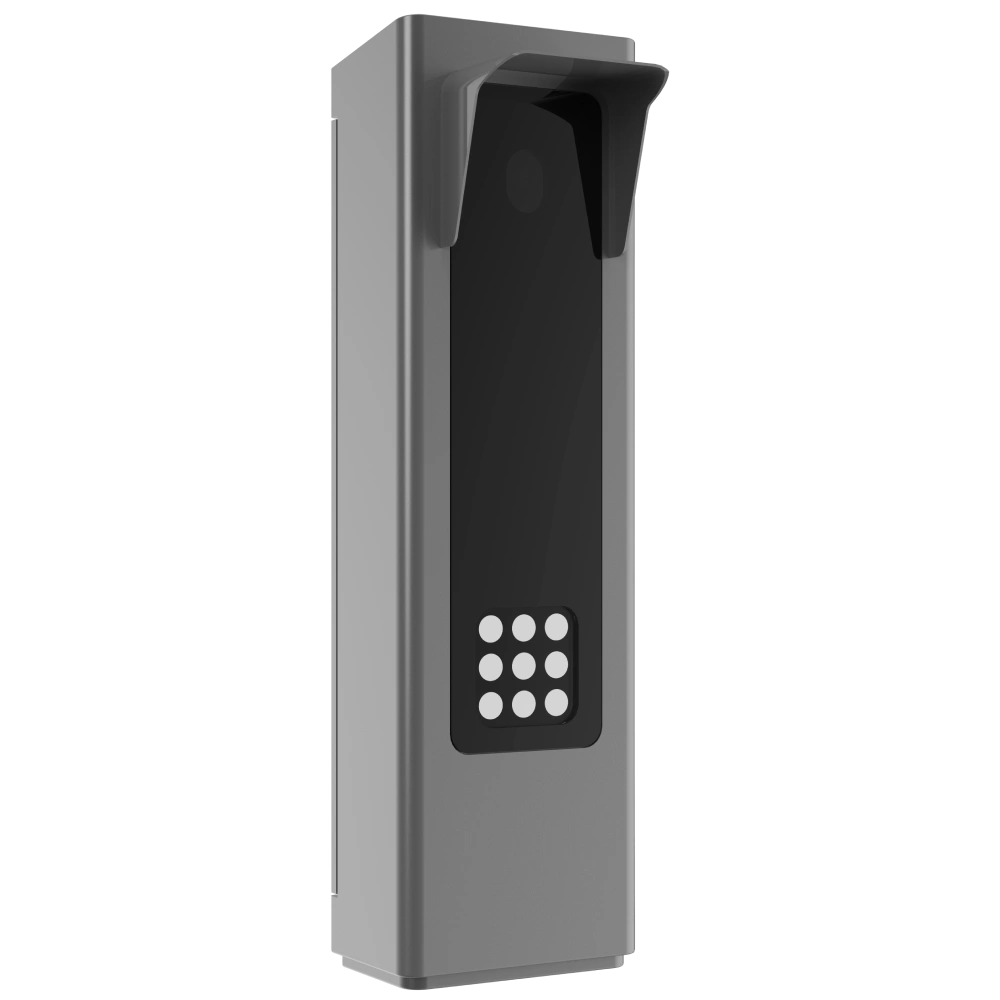

DS-TMC403-EL — контролер для керування точками проходу в системі контролю доступу.
Живлення: 24 В DC, 72 Вт. Особливості: LPR, ANPR 1.5–12 м. Інтерфейси (вхід): 3 синхронізовані входи, 1 канал Wiegand, RS-485, RS-232, 1 слот для TF-карти, до 1 ТБ. Інтерфейси (вихід): 2 виходи сигналізації, 1 RJ-45 10 Мбіт/с/100 Мбіт/с, 4 реле, 12 В DC, макс. 1 А.
Робоча температура: -30–+70 °C. Розміри: 195 × 150 × 673 мм.
Живлення 24 В DC, 72 Вт потрібно перевірити разом із вимогами замка, зчитувачів та допоміжних модулів.
Для яких об’єктів підходить
Модель доцільна для централізованого керування точками проходу або іншим заявленим виконавчим обладнанням. Сумісність зчитувачів і виконавчих пристроїв перевіряють за протоколом, напругою та схемою контактів. Після монтажу тестують кожний вхід і вихід, журнал подій, реакцію на втрату зв’язку та відновлення живлення. До введення в експлуатацію фактичну комплектацію звіряють із паспортом конкретної ревізії, оскільки одна серія може мати кілька варіантів виконання. Кабелі, роз’єми та джерела живлення маркують у монтажній документації, щоб спростити діагностику й планове обслуговування.
Часті запитання
Що можна підключити до входів?
Доступні входи: 3 синхронізовані входи, 1 канал Wiegand, RS-485, RS-232, 1 слот для TF-карти, до 1 ТБ.
Які виходи передбачені?
Доступні виходи: 2 виходи сигналізації, 1 RJ-45 10 Мбіт/с/100 Мбіт/с, 4 реле, 12 В DC, макс. 1 А.
Яка схема живлення заявлена?
Потрібне живлення: 24 В DC, 72 Вт.
У якому температурному діапазоні працює пристрій?
Допустимий робочий діапазон: -30–+70 °C.
