Опис та особливості

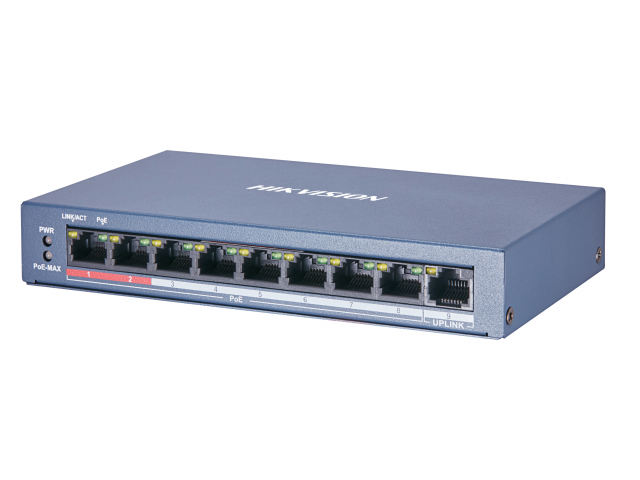

DS-3E0109P-E/M(B) — мережевий комутатор для об’єднання Ethernet-пристроїв у локальній інфраструктурі.
Живлення: 48 В DC / 1,35 А. PoE-бюджет: порти 1–4: до 30 Вт на порт; загальний бюджет: 65 Вт. Протоколи PoE: IEEE 802.3af, IEEE 802.3at. Порти (DownLink): 8 × RJ-45 (100 Мбіт/с). Порти (Uplink): 1 × RJ-45 (100 Мбіт/с). Макс. пропускна спроможність: 1,8 Гбіт/с. Швидкість пересилання пакетів: 1,34 млн пакетів/с.
Робоча температура: -10–+55 °C. Потужність споживання: 5 Вт. Розміри: 170 × 28 × 93 мм.
Набір DownLink-портів 8 × RJ-45 (100 Мбіт/с) визначає кількість прямих підключень у цьому мережевому вузлі. Uplink-конфігурацію 1 × RJ-45 (100 Мбіт/с) потрібно співвіднести із сумарним трафіком усіх активних портів.
Для яких об’єктів підходить
Модель підходить для об’єднання камер та інших Ethernet-пристроїв у локальній мережі з розрахованим навантаженням. До монтажу складають таблицю підключень і перевіряють, чи не стане висхідний порт обмеженням для сумарного трафіку. Якщо використовується PoE, споживання всіх підключених пристроїв порівнюють із загальним бюджетом живлення. Порти маркують за підключеними пристроями, щоб спростити діагностику та подальше обслуговування мережі.
Часті запитання
Скільки основних мережевих портів доступно?
Основні мережеві порти: 8 × RJ-45 (100 Мбіт/с).
Яка конфігурація Uplink-портів?
Висхідні мережеві порти: 1 × RJ-45 (100 Мбіт/с).
Який бюджет PoE доступний?
Сумарний бюджет PoE: порти 1–4: до 30 Вт на порт; загальний бюджет: 65 Вт.
З якими протоколами PoE працює пристрій?
Підтримувані стандарти PoE: IEEE 802.3af, IEEE 802.3at.
Яка пропускна спроможність комутатора?
Комутаційна здатність: 1,8 Гбіт/с.
